Guias e Patins Lineares de Esferas

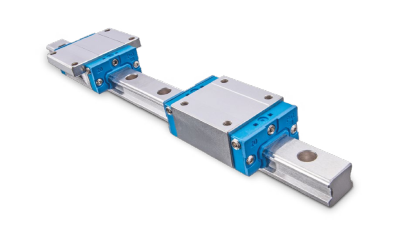

As guias lineares SNR são produtos de elevada precisão e qualidade. Combinam o desenvolvimento de produtos orientado para o cliente com elevados requisitos de qualidade. Oferecem ao cliente uma vasta gama de produtos para diversas aplicações em todos os setores da indústria.
As características standard mais importantes são:
- Disposição das ranhuras de rodagem num ângulo de 45° que resulta em classificações de carga iguais em todas as direções principais
- Baixo atrito do sistema com um coeficiente de atrito máximo, μ, de 0,003 devido às ranhuras em arco circular
- Elevada capacidade de compensação de tolerância e erro devido à disposição DF das pistas de rolamento
- Podem ser montadas diversas ligações de lubrificação em todos os lados do patins
- Todos os vedantes são versões de dois lábios para uma proteção ideal do patim contra partículas estranhas líquidas e sólidas
- Vasta gama de opções de vedação para aplicações especiais
- Patins com corrente de esferas silenciosos e de longa duração
- Guias Lineares com corrente de esferas e tipos convencionais na mesma guia
- Dimensões de acordo com as normas DIN ISO 12090-1 e DIN ISO 12090-2.
- Velocidade até 5 m/s
- Aceleração até 50 m/s²

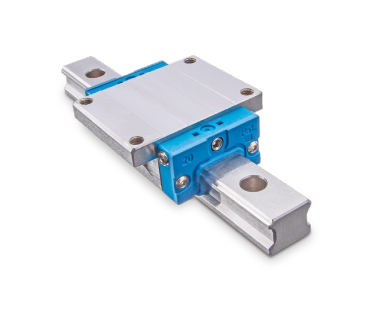

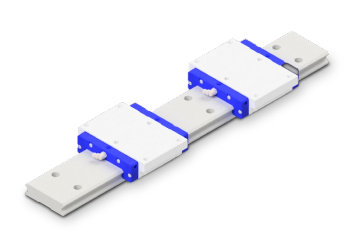

Guias lineares largas sem correntes de esferas
- Disposição das ranhuras de rodagem num ângulo de 45° que resulta em classificações de carga iguais em todas as direções principais
- Versão larga para cargas de momento elevadas na direção Mx
- Velocidade até 5 m/s
- Aceleração até 50 m/s²

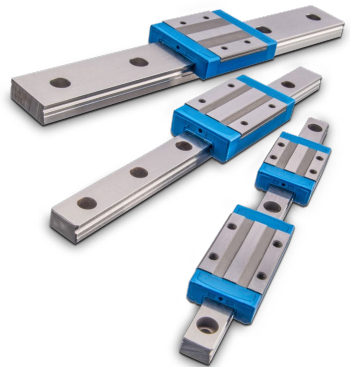

Guias miniaturas
- Design compacto
- Guia e patim perfilados em material resistente à corrosão
- Disponível em versões de calha estreita e larga
- Disponível com corrente de esferas e no tipo convencional

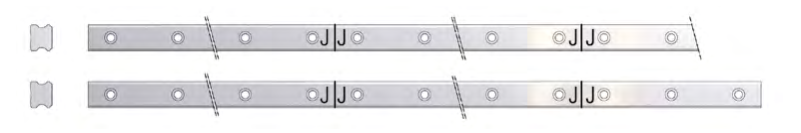

Guias standard preparadas para unir
O topo da guia é sempre marcado com um "J" (J = Topo de união)
- Sem sequência de montagem - prevenção de erros!
- Basta substituir em caso de danos - meça o comprimento e pronto!
- Fácil de ampliar o comprimento das guias.
Explore o nosso catálogo e descubra tudo o que temos para si, consulte-nos através do nosso formulário e encontre o que procura.
